Procédure d'installation du menu dans AutoCAD
- Copie des fichiers:
Dézipper le fichier « CADpneumaticTools-1.00.zip » sur votre disque dur. Le chemin doit être « C:\CADpneumaticTools\ ».
- Configuration des chemins de recherche de fichiers:
Ouvrir AutoCAD.

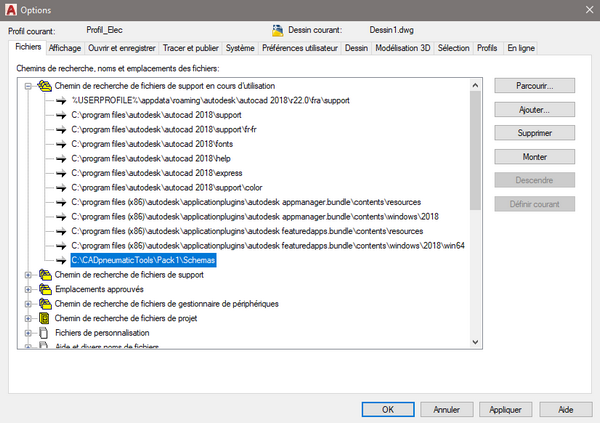

Taper dans la ligne de commande d’AutoCAD « _option ». La fenêtre des options s’ouvre alors.
Dans l’onglet fichier, cliquer sur « Ajouter », un champ apparait, taper le chemin suivant dans ce champ: « C:\CADpneumaticTools\Pack1\Schemas ».
Cliquer sur « appliquer » et « OK » le chemin de recherche de fichiers est ajouté.
- Chargement du menu CADpneumaticTools dans la barre des menus d’AutoCAD:
Taper dans la ligne de commande « _menuload » ou « _CUILOAD »

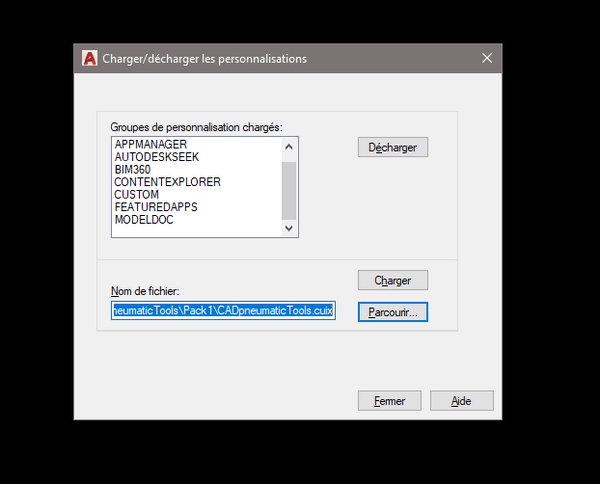

La boite de dialogue « Charger/décharger les personnalisations » apparait.
Cliquer alors sur « Parcourir » pour sélectionner un fichier de personnalisation.

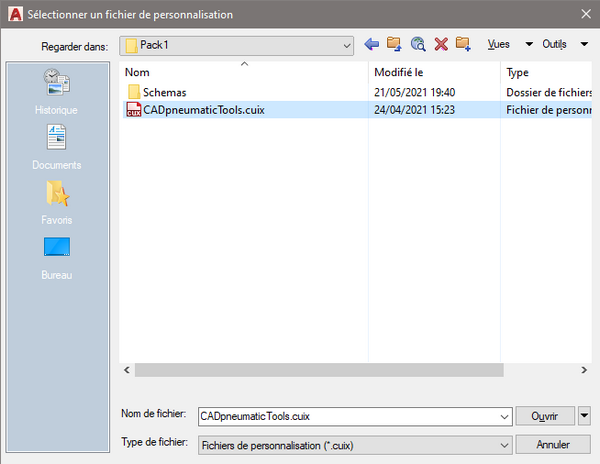

Dans la boîte de dialogue « Sélectionner un fichier de personnalisation » qui apparait alors, aller chercher le fichier « CADpneumaticTools.cuix » dans le répertoire « C:\CADpneumaticTools\Pack1 ». Cliquer sur « Ouvrir ».
Il ne reste plus qu’à cliquer sur « charger » de la boite de dialogue « Charger/décharger les personnalisations ».
Cliquer sur « Fermer » pour faire disparaitre la boite de dialogue.

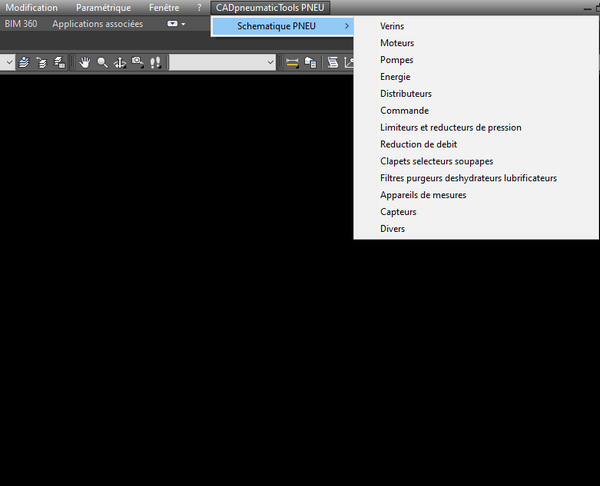

Le menu « CADpneumaticTools » est maintenant chargé dans la barre des menus.
Procédure d'installation des palettes d'outils AutoCAD
- Création d’un groupe de palette CADpneumaticTools:
Taper dans la ligne de commande « _CUSTOMIZE »
La fenêtre « personnaliser » des palettes d’outils s’ouvre alors, effectuer un clic droit dans une zone vide dans la colonne « Groupes de palettes », sélectionner « Nouveau groupe » et rentrer le nom CADpneumaticTools. Le groupe de palettes CADpneumaticTools est créé. Faire glisser n’importe quelle palette de la fenêtre de droite dans le nouveau groupe précédemment créé de manière à rendre le groupe actif, cliquer droit sur le groupe « CADpneumaticTools » et cliquer sur « définir comme actif », fermer la fenêtre « Personnaliser ».
- Importation de la palette d’outils:
Ouvrir le dossier contenant la palette à importer à l’aide de l’explorateur de fichiers. Le chemin d’accès est le suivant:
C:\CADpneumaticTools\Pack2\Schemas\CADpneumaticTools-Schemas.xtp

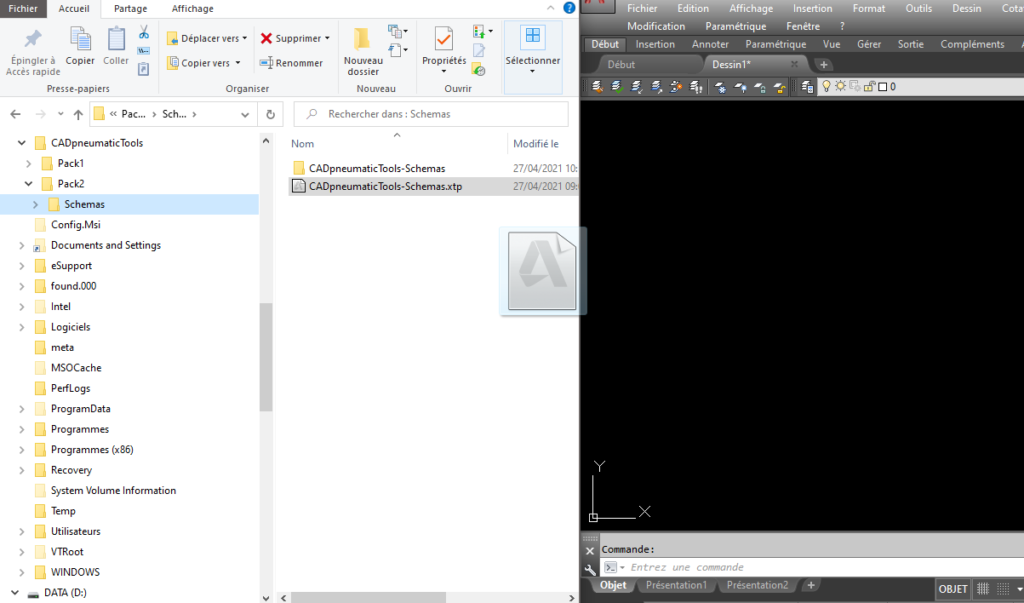

Réduisez les deux applications afin qu’elles figurent toutes les deux à l’écran. Sélectionnez la palette à importer (fichier avec l’extension .xtp) et glisser / déposez la sélection dans AutoCAD.

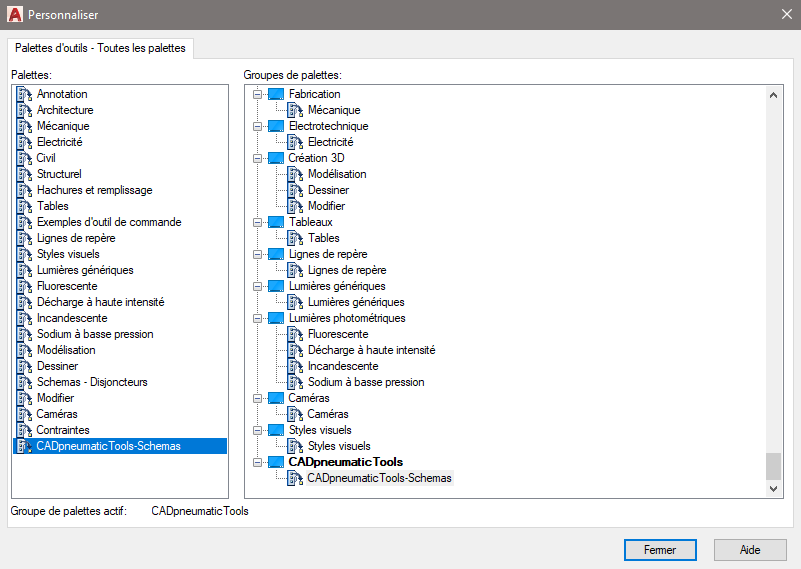

Taper dans la ligne de commande « _CUSTOMIZE » pour ouvrir à nouveau la fenêtre « personnaliser » des palettes d’outils, la palette figure maintenant dans la colonne Palettes d’Outils et dans le groupe actif qui est CADpneumaticTools. Les icônes de palette sont importées automatiquement.
Fermer maintenant la fenêtre« Personnaliser ».

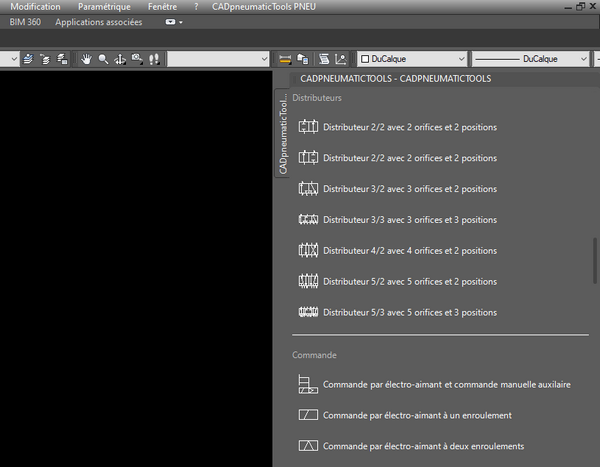

Pour faire apparaître toutes les palettes du groupe CADpneumaticTools, utiliser le raccourci clavier « ctrl » « 3 ».
