C'est quoi ?
CADelectroTools vous aide dans la création de vos schémas électriques en vous fournissant une bibliothèque complète de symboles compatibles avec le logiciel AutoCAD et tous les logiciels pouvant lire le format dwg ou dxf. Cela facilite la saisie de schémas électriques avec des symboles qui respectent les normes CEN et IEC.
Composé de 3 bibliothèques ( symboles schémas électriques, symboles implantation architecte, symboles implantation armoire) téléchargeable en un seul clic.
Pour qui ?
Cette bibliothèque est réalisée par des électriciens pour les électriciens et toutes les personnes désirant réaliser des schémas électriques de manière simple. Compatibilité parfaite avec le format DWG 2007 à 2025. Elle est parfaitement adaptée pour:
Les Professionnels
Les PME PMI spécialisées dans l’électricité, les cabinets d’architectes, les maîtres d’œuvres leur permettant de réaliser des schémas électriques facilement, en complément de leur logiciel AutoCAD, en utilisant les symboles électriques normalisés.
Les Particuliers
Les particuliers qui veulent réaliser des travaux électriques chez eux peuvent facilement dessiner leurs schémas électriques en utilisant un logiciel gratuit de DAO et cette bibliothèque de symboles électriques.
Les Makers
La communauté des Makers pourra utiliser cette bibliothèque pour le dessin de circuits électriques très divers.
De quoi est-elle composée ?
Cette bibliothèque comprend environ 720 symboles électriques normalisés (norme EN 60617) répartis dans 3 catégories:

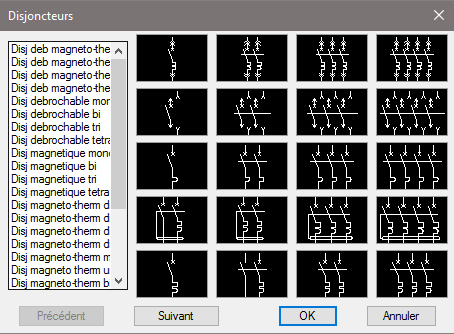

Symboles schémas électriques
Les symboles normalisés (disjoncteurs, fusibles etc…) sont représentés et classés par thèmes.

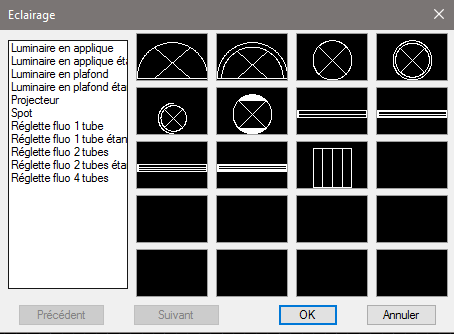

Symboles Implantation architecte
Ces symboles sont utilisés pour définir l’implantation des éléments électriques des plans architecturaux.

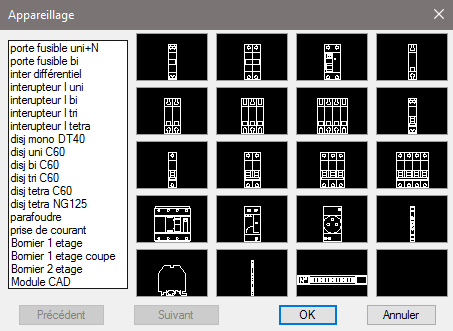

Symboles Implantation armoire
Les éléments normalisés tels que les disjoncteurs modulaires, les portes fusibles sont intégrés.
Que peut-on faire avec ?
Schémas électriques
Dessiner des schémas électriques unifilaires et multifilaires pour le tertiaire et le particulier qui veut faire le plan électrique de sa maison mais aussi pour l’industriel qui veut réaliser les schémas d’une armoire process.
Implantation de coffrets
Réaliser des plans d’implantation d’armoires très précis avec des symboles normalisés comme par exemple les goulottes, les rails ou les disjoncteurs modulaires.

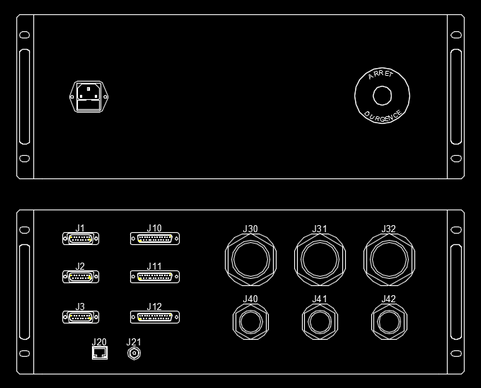

Plan de perçage de racks
Créer des plans de perçage de racks devient facile grâce au large choix de connecteurs inclus dans la bibliothèque.
Plan d'implantation
Réaliser l’implantation des équipements électriques sur les plans architecturaux de maisons et de bâtiments divers.
Comment ça fonctionne ?

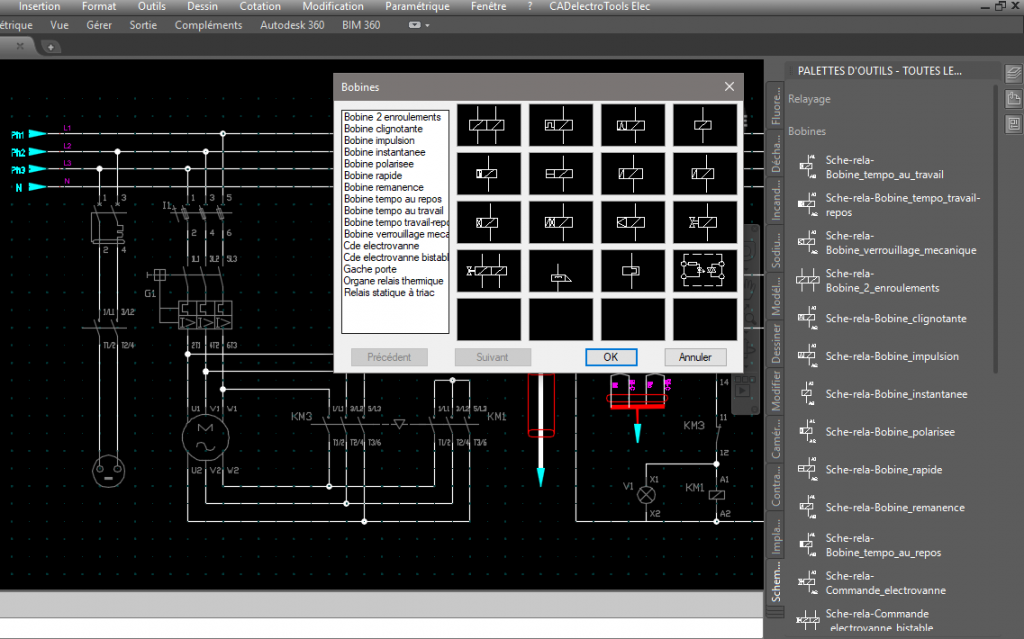

Intégré à AutoCAD grâce aux menus ou aux palettes d’outils ou utilisable simplement depuis l’explorateur de fichiers.

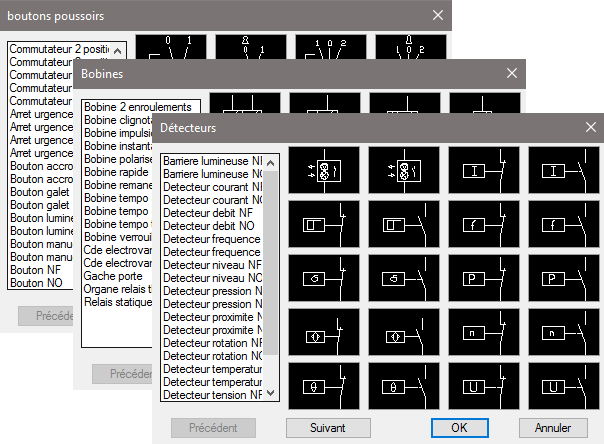

Menus
L’interface principale est basée sur des menus qui permettent un gain important de productivité car tous les symboles sont alors intégrés à AutoCAD et sont faciles à insérer

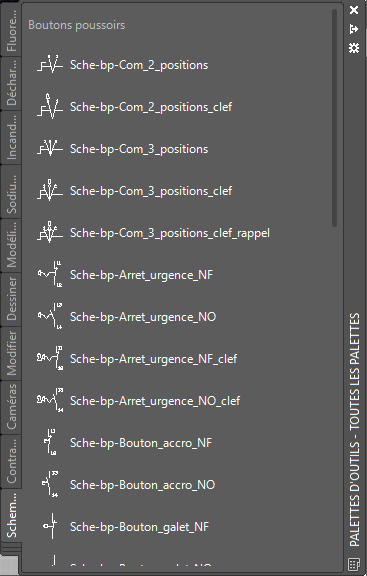

Palettes d'outils
L’autre possibilité d’intégration est d’utiliser les palettes d’outils qui sont une autre interface d’AutoCAD intégrée à cette bibliothèque.

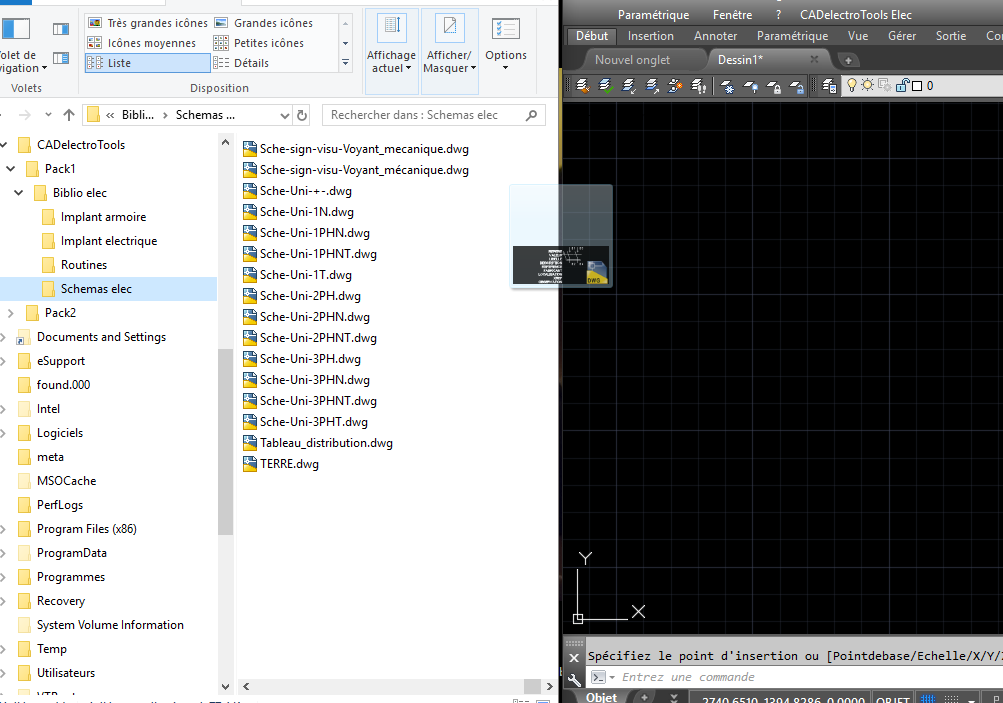

Sans AutoCAD
Vous pouvez utiliser cette bibliothèque simplement depuis l’explorateur de fichiers grâce à la fonction glisser / déposer vers votre logiciel de DAO compatible avec le format dwg ou bien à partir de la fonction « insérer un bloc » propre à chaque logiciel.
Points forts
Travail au pas de grille
Le travail au « pas de grille » facilite grandement la saisie des schémas et permet d’aligner facilement les symboles avec les connexions électriques. Le pas de grille est de 5 mm ce qui permet de diviser la taille des symboles d’un rapport 1/2 ou 1/4.
Blocs dynamiques

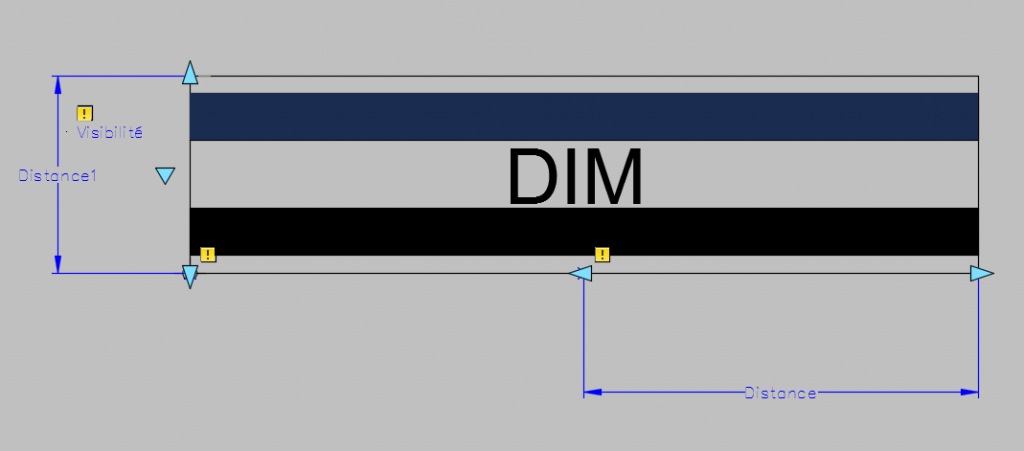

Certains blocs sont dynamiques (*). Par exemple le bloc de goulotte est paramétrable en largeur et en longueur, cela permet d’éviter d’inserer un bloc différent pour chaque longueur de goulotte.
* Attention certains logiciels tiers de CAO ne prennent pas en charge les blocs dynamiques.

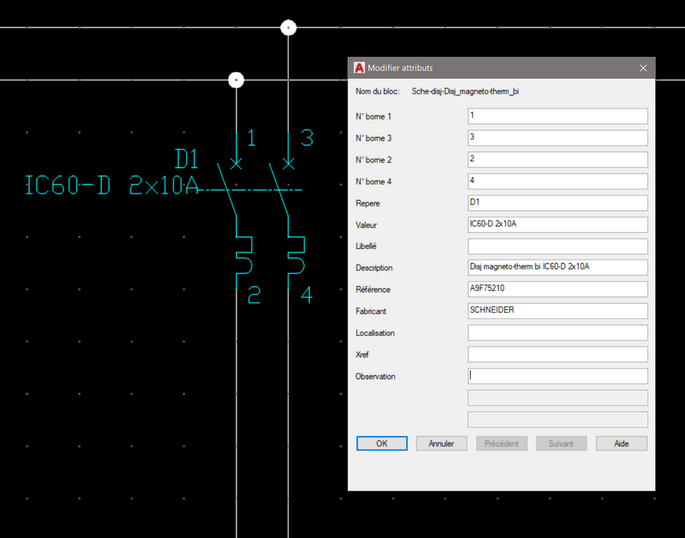

Attributs de bloc
Chaque symbole (bloc AutoCAD dwg) intègre un certain nombre d’attributs de bloc ce qui permet, grâce à la fonction « d’extraction de données » d’AutoCAD, de créer des nomenclatures sur-mesures au format excel. Ces attributs sont parfaitement exploitables par la plupart des logiciels de DAO du marché utilisant le format dwg. Voici la liste de ces attributs pour cette bibliothèque :
- N° borne
- Repere
- Valeur
- Libellé
- Description
- Référence
- Fabricant
- Localisation
- Xref
- Observation
